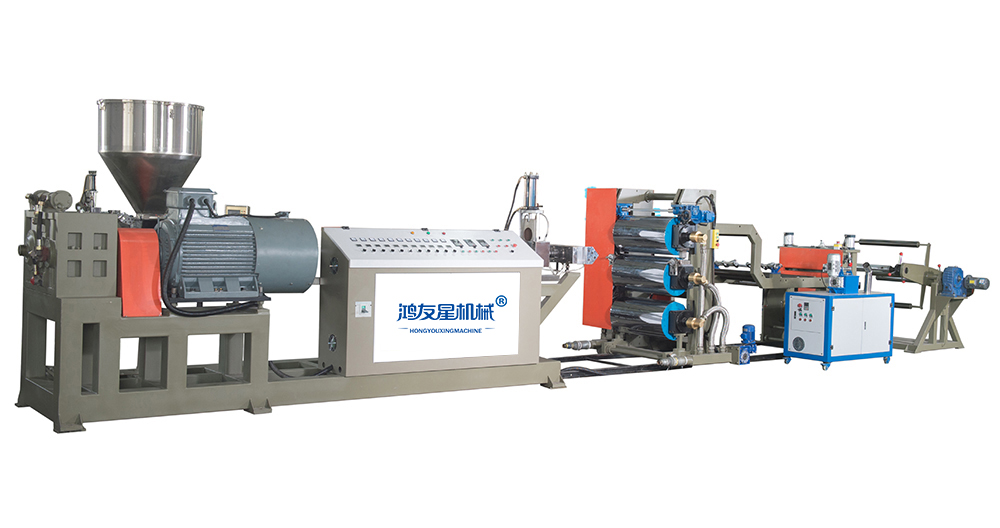

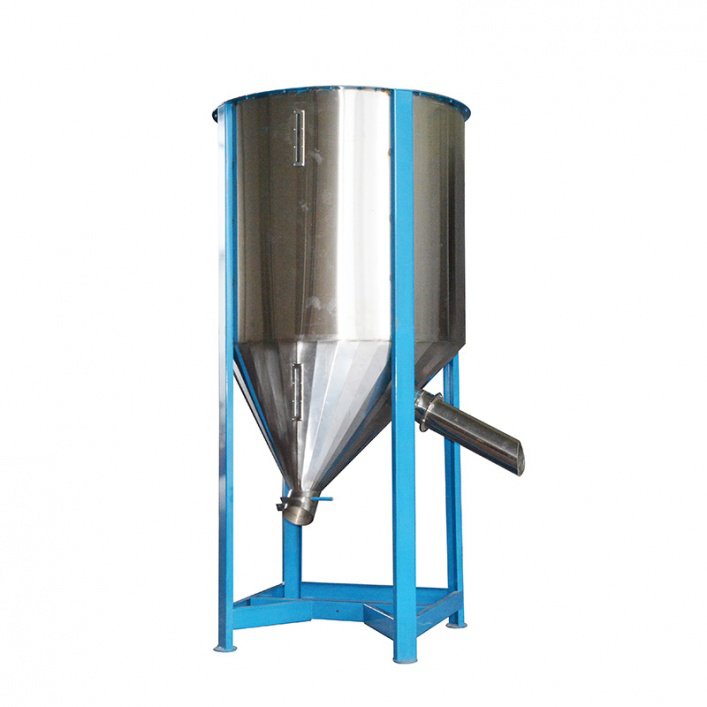

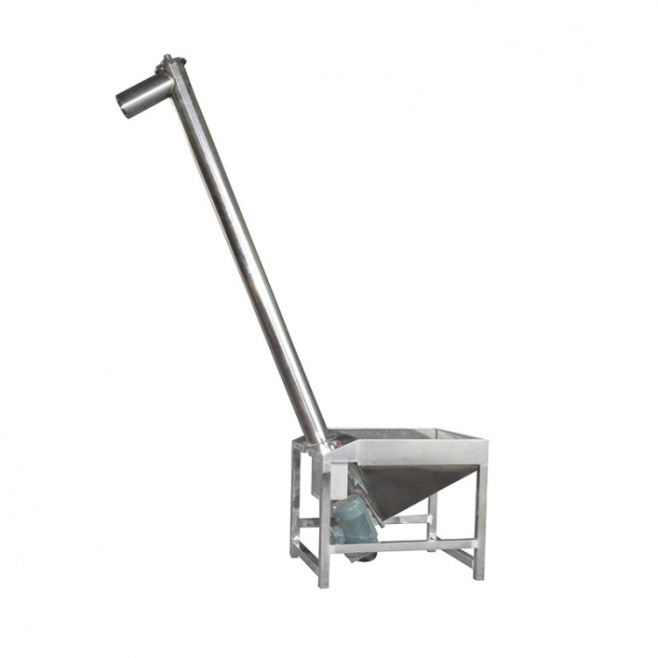

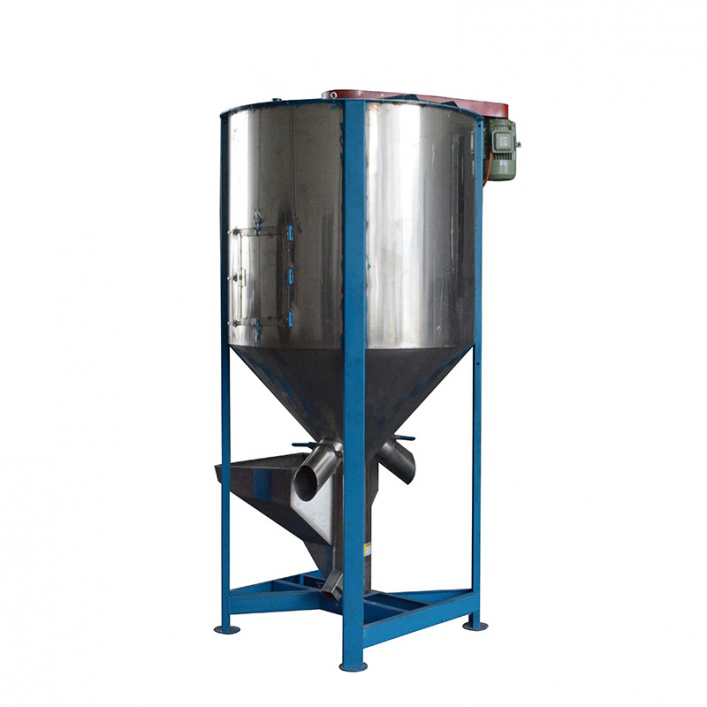

HW-80/105/110系列 塑料擠出片材機組
一 、主 要 參 數
項目 | 參 數 | ||
型號 | HYX-80-750 | HYX-105-800 | HYX-110-800 |
處理物料 | PP, PS, PE | ||
成型片材厚度 | 0.30～2.0mm | ||
片材厚薄精度 | ≤±0.015mm | ||
片材有效寬度 | ≤660mm | ≤730mm | ≤730mm |
線速度 | 3～20 m/min | ||
最高擠出量 | 120kg/h | 200kg/h | 250kg/h |
最大成卷直徑 | 800mm | 800mm | 900mm |
層數 | 1 | 1 | 1 |
輥筒規格 | 3-φ300-750mm | 3-φ350-800mm | 3-φ420×800mm |
整機額定功率 | Approx 100kw | Approx 100kw | Approx 117kw |
二、機組配置
（一）擠出機
1. 不銹鋼料斗。
2. 螺桿、機筒材質：38CrMoAlA氮化處理。
3. 主電機形式：交流4極30kw電機，國產變頻器調速控制，直連傳動，傳動穩定，傳動效率高。
4. 減速器：擠出機專用減速器，硬齒面、高扭矩、高轉速、低噪音。
5. 過濾網：雙工位液壓快速換網器。
6. 加熱器：不銹鋼加熱圈，固態繼電器無觸點輸出，智能溫控儀, PID自動控制,溫度精度達到≤±1.5℃。
7. 單機技術參數
擠出機 參數項目 | Φ80 擠出機Extruder | Φ105 擠出機Extruder | Φ110 擠出機Extruder |
驅動電機功率 | 30KW-4 | 55KW-4 | 75KW-6 |
螺桿直徑 | Φ80 | Φ105 | Φ110 |
螺桿形式 | 分離式 | ||
螺桿長徑比 | 34：1 | 34：1 | 35：1 |
螺桿最高轉速 | 85 | 85 | 80 |
最高擠出量（kg/h） | 120 | 200 | 250 |
加熱段數 | 5 | 6 | 6 |
加熱功率(Kw) | 約25 | 約45 | 約50 |
（二）擠出模頭
1. 結構：衣架式漸變流道，模唇間隙采用拉碼式調節，內置不銹鋼加熱棒。
2. 材質：優質40Cr鍛鋼，流道表面鍍硬鉻，流道表面粗糙度：Ra0.025μm，鍍層硬度：HRc≥58～62。調節螺絲采用臺灣耐高溫螺絲。
3. 主要技術參數
最大有效寬度 | 750 | 800 | 800 |
溫度控制區數 | 3 | 3 | 3 |
溫度控制精度(℃) | ≤±1 | ≤±1 | ≤±1 |
加熱功率 | 18 | 18 | 18 |
（三）三輥定型壓光機
1. 傳動方式：鏈條傳動。
2. 速度調節：國產變頻調速。
3. 輥筒間隙調節方式：斜塊調節，調節精度0.0125mm。
4. 壓合方式：螺旋升降壓合/電動調整厚度(110)。
5. 輥筒結構：雙向交叉等流程。
6. 主要技術參數
壓合輥筒規格 | Φ300-750mm 三條Three | Φ350-800mm 三條Three | Φ420-800mm 三條Three |
輥筒徑向綜合跳動誤差 | ≤0.01mm | ≤0.01mm | ≤0.01mm |
輥筒表面光潔度 | 12級 | 12級 | 12級 |
電機功率 | 3kw | 4kw | 4kw |
輥筒溫度誤差 | ≤±1℃ | ≤±1℃ | ≤±1℃ |
（四）切邊裝置
1. 刀體材質：優質合金鋼，國產通用配件采購方便。
2. 邊料導向靈活方便，任意角度可調。
（五）過渡冷卻架
a) 框架式結構簡潔明了，便于操作。
b) 導輥規格：φ80×750mm/φ80×750mm(105&110)
c) 鋁質導輥，表面陽極硬化處理。
（六）牽引裝置
1. 牽引輥形式：一根橡膠輥，另一根鍍鉻鋼輥
2. 驅動形式：國產變頻調速；
3. 輥筒壓合方式：橡膠輥螺旋壓合。
4. 膠輥膠層硬度：邵氏A60度；
5. 主要技術Main technique
橡膠輥筒規格 | φ205×750mm | φ205×800mm | φ205×800mm |
|
鍍鉻輥筒規格 | φ215×750mm | φ215×800mm | φ215×800mm |
|
電機功率 | 2.2kw | 2.2kw | 2.2kw | |
（七）單工位收卷機(80)
雙工位收卷機(105&110)
1. 卷取動力及方式：中心收卷。
2. 主要技術參數Main technical parameters
卷取直徑 | ≤φ800mm |
卷取寬度 | ≤800mm |
三、控制系統
1. 溫度控制系統采用智能溫控儀快速多回路的智能PID調節技術，精度達±1℃。
2. 擠出機采用交流4極電機，國產變頻器調速控制。
3. 靈活的現場總線組擴展技術，及集成多功能的控制系統。
